功率类、数字类、模拟类

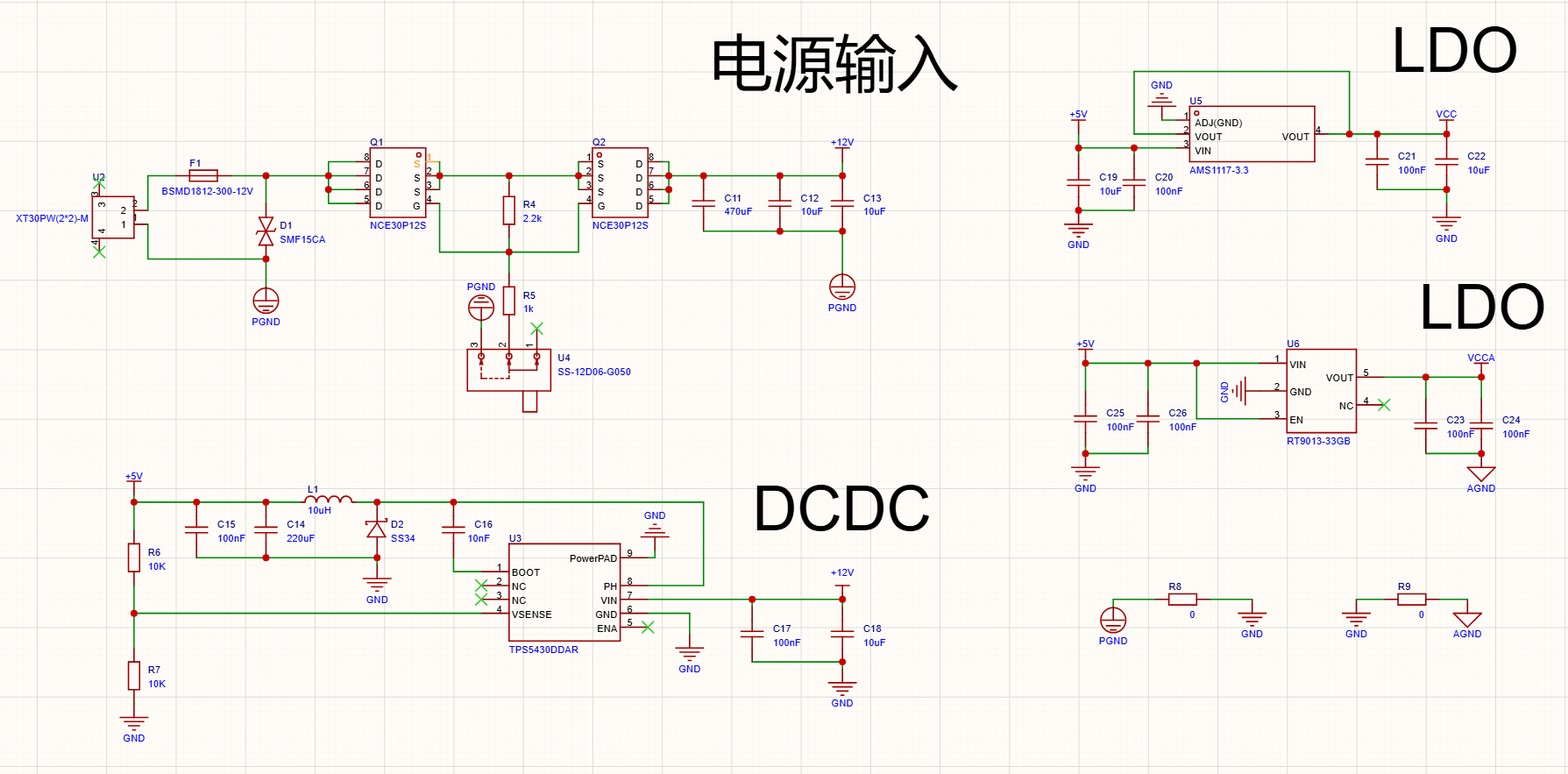

GND的划分

GND种类

PGND（功率地）：“大电流、脏”的地，走强电 DGND（数字地）：“小信号、脆弱”的地，走弱电 AGND（模拟地）：“快节奏、有噪声”的地，走数字信号

地与地之间用0欧姆电阻进行连接

VCC 与 VCCA

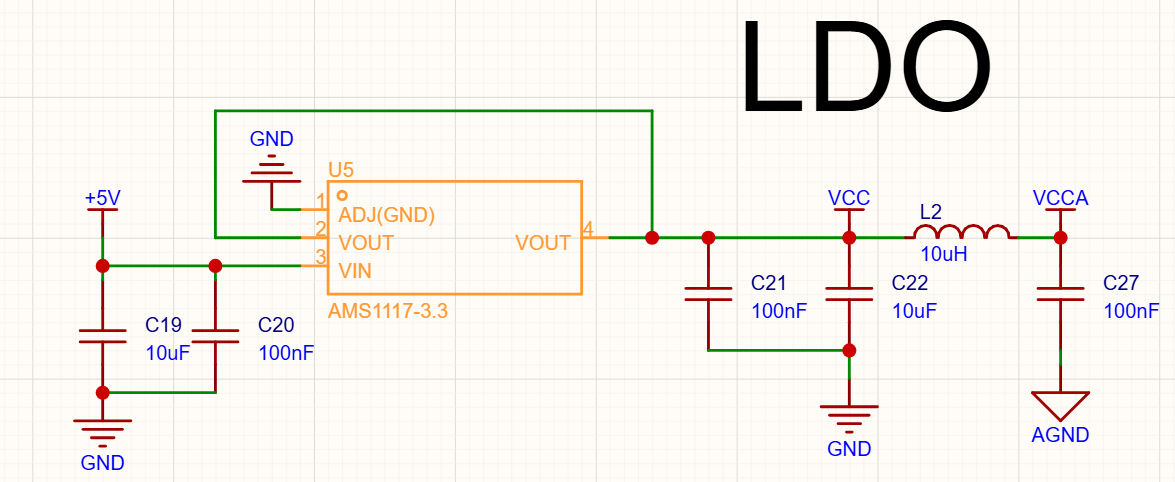

1. 可通过一个电感和电容对 VCC 进行一个LC滤波获得一个较为纯净的VCCA

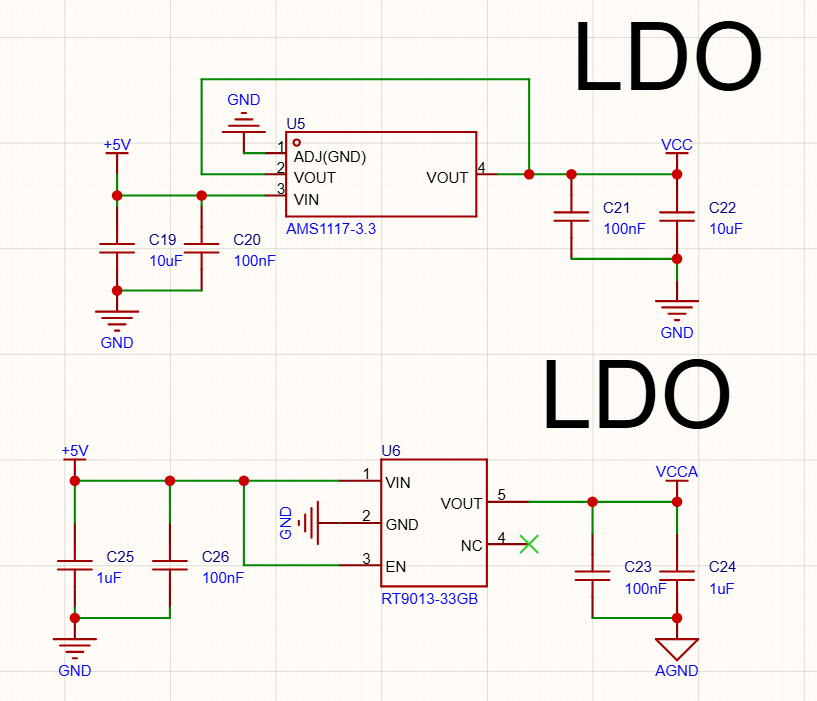

2. 也可以采用另外一个LDO单独划分出 VCCA

   RT9013芯片输出的纹波本身就比AMS1117要小，所以此处另用LDO划分
