为什么需要

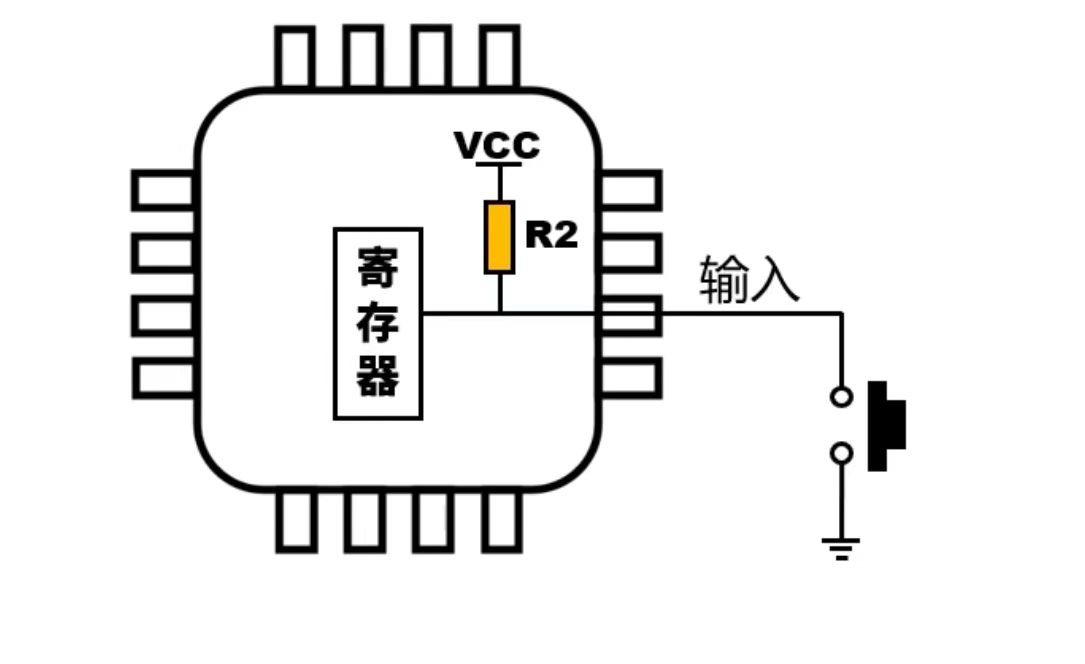

避免浮空状态下，输入电平不确定

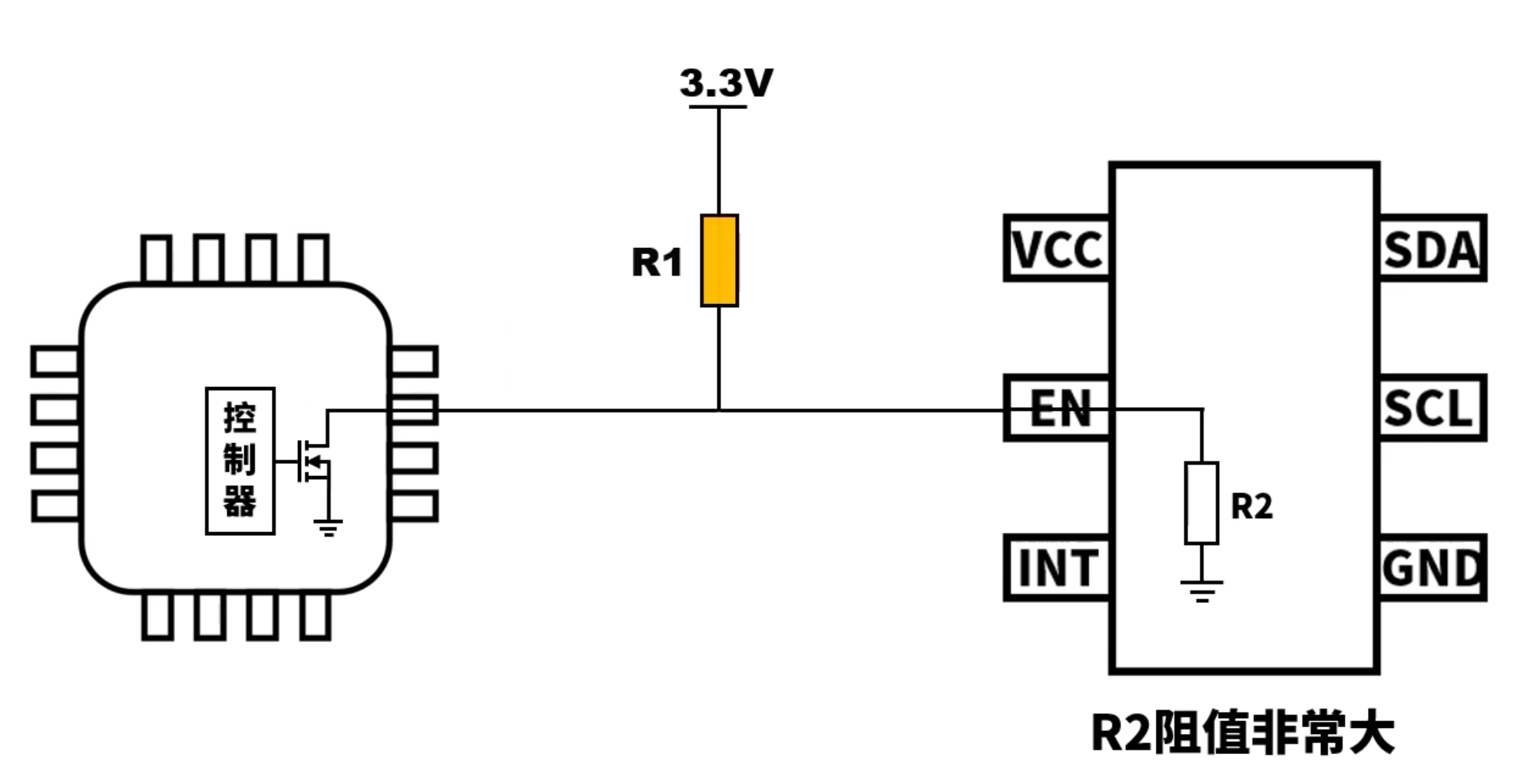

如图：
其中 **上拉电阻（3.3V + R1电阻）**的作用：
- （3.3V）：防止MOS断开时，EN引脚浮空
- （R1电阻）：防止VCC与MOS短路，使得高电平能供给EN引脚
电阻如何取值
控制开关：取值一般在1K~100K PWM或者通讯：取值在1K~10K
漏电流

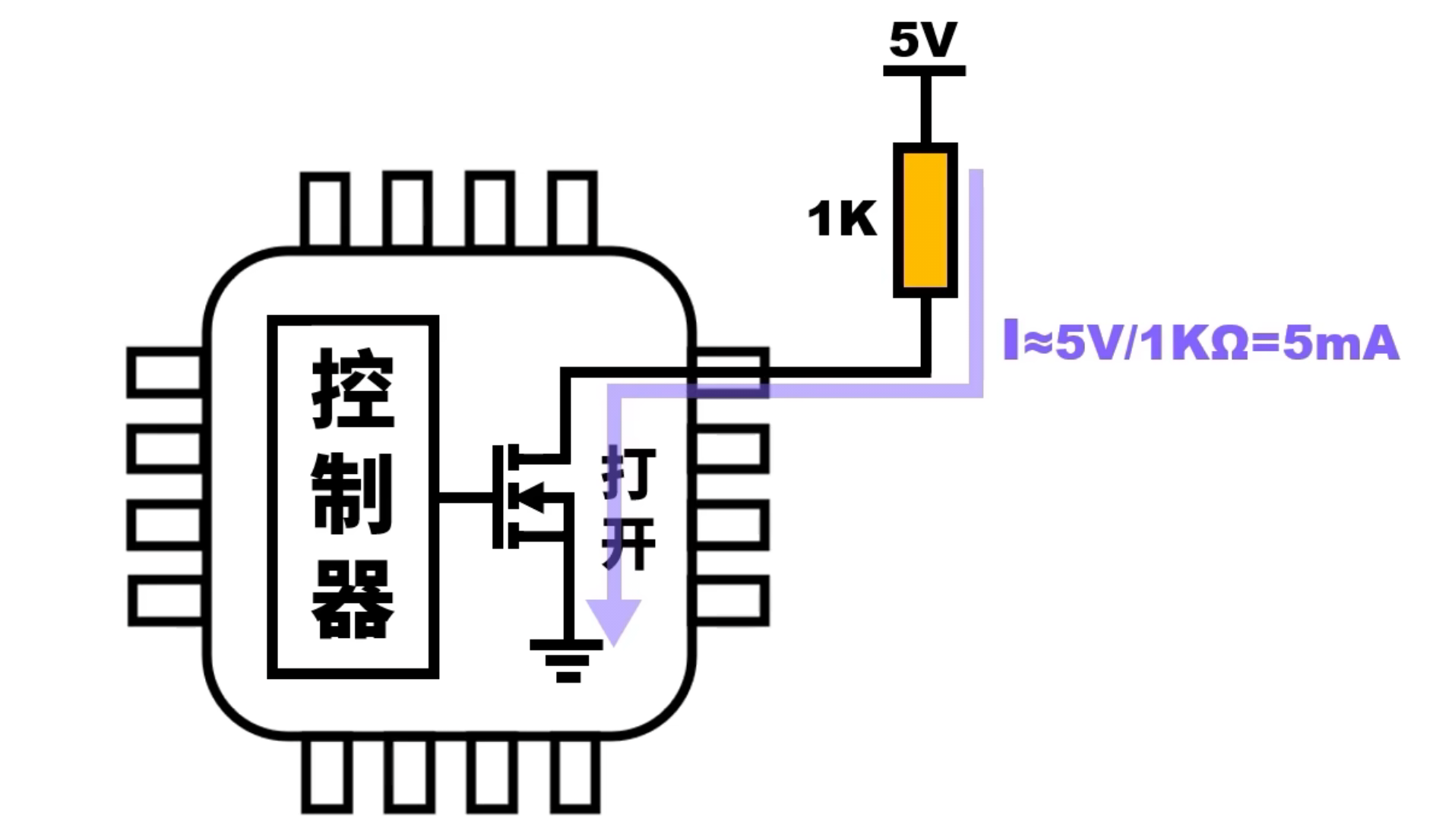

上拉电阻小，漏电流大，电流被浪费，还会在系统中产生热量
驱动能力

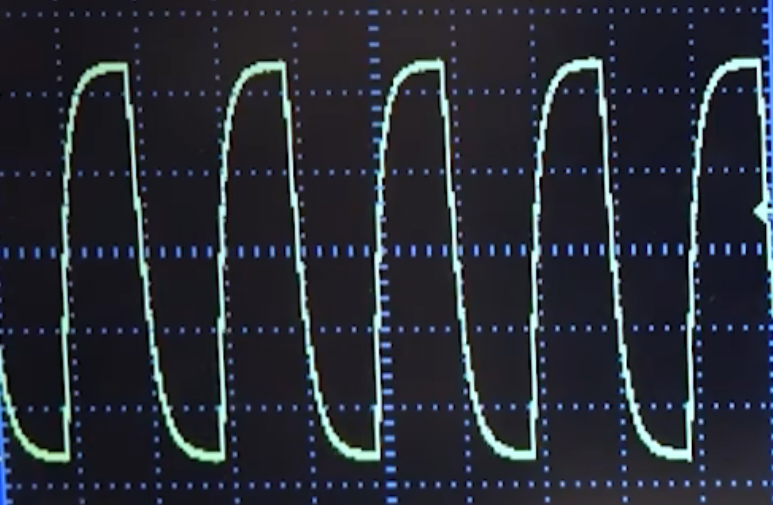

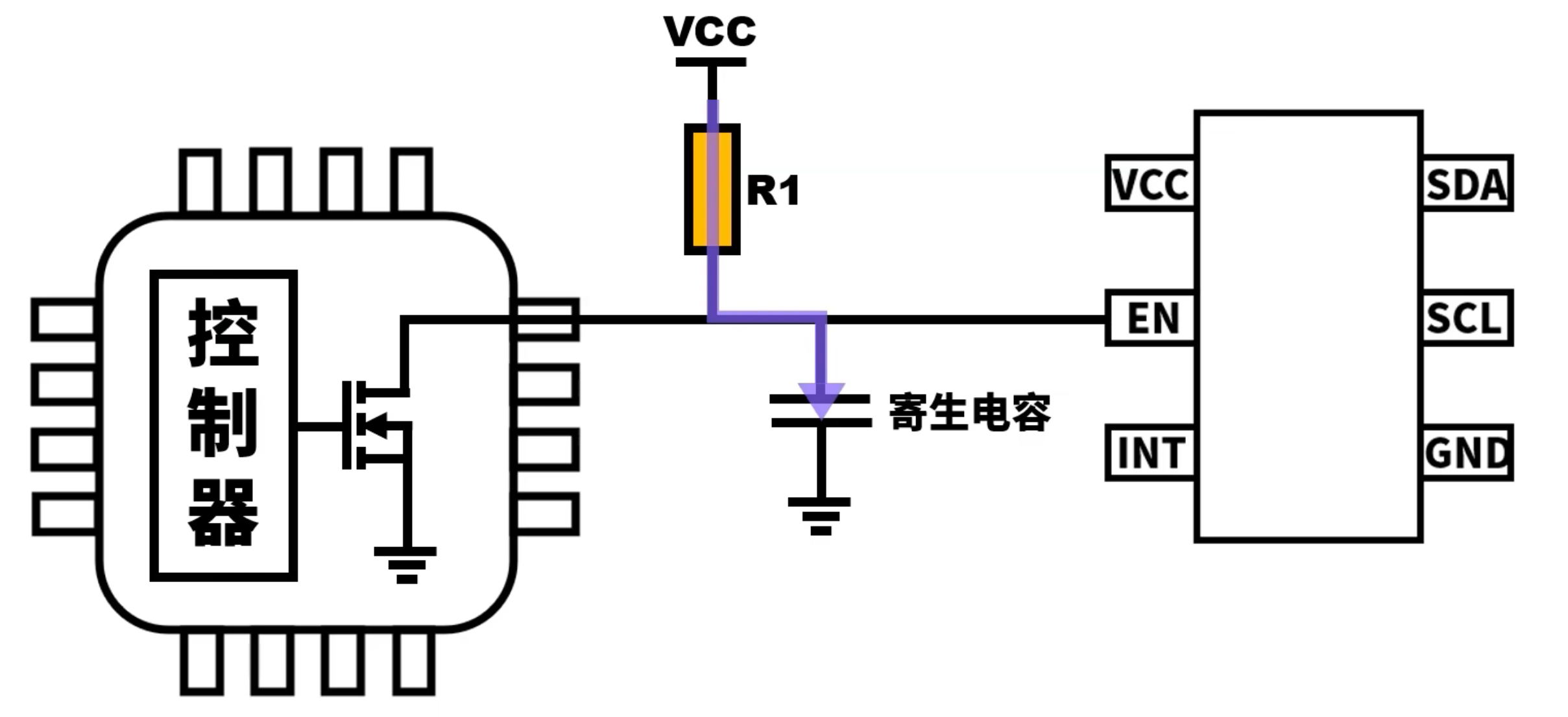

由于寄生电容的存在，低电平向高电平转换有一个爬升的过程（VCC通过R1给寄生电容充电的过程），导致信号失真
电阻越大，充电过程越慢，信号失真越严重
[! 介绍] 寄生电容 电容的产生：两个导体+中间绝缘 寄生电容是导线、引脚、芯片内部、PCB走线之间自然形成的电容
导体 距离近、面积大、介质薄，寄生电容就大
[!嘿] 寄生电感 任何有电流流过的导线，都会产生磁场，从而等效成一个看不见的电感
线越长越细，寄生电感就越大
