电源标识

VBAT：Battery Voltage 电池供电

作为主电源输入，为整个设备供电
```
VBAT(板子) —> 稳压 —> VDD(MCU引脚)
```
此时电压取决于接入的电池
作为备用电源输入，给RTC时钟、备份寄存器供电
```
VBAT(板子) —> VBAT+(MCU引脚)
```
如果需要掉电记时就接纽扣电池（常见），不需要则可直接接VDD

Tip

具体要根据数据手册中的数据表(datasheet)进行判断主电源关键词：battery input / power input 备用电源关键词：ultra-low power/backup domain 、RTC

VIN：外部电源入口，一般接较高电压（如5V/9V/12V），再内部稳压使用

	VIN(板子) —> 稳压 —> VDD(MCU引脚)

电源电路

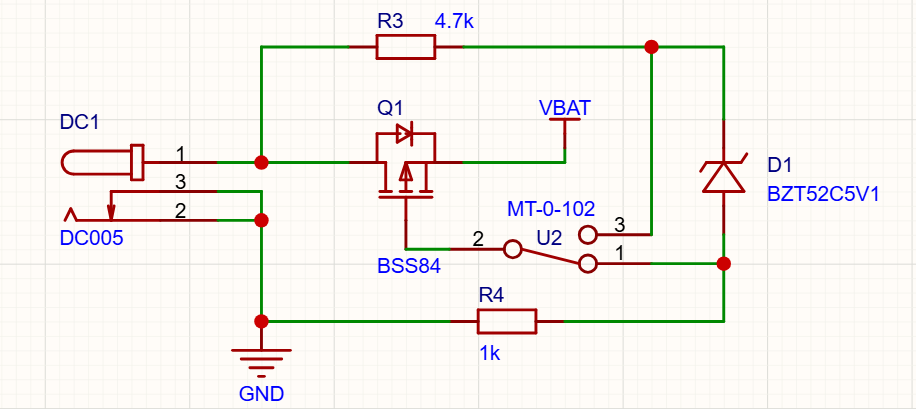

开关2接1，PMOS打开，供电

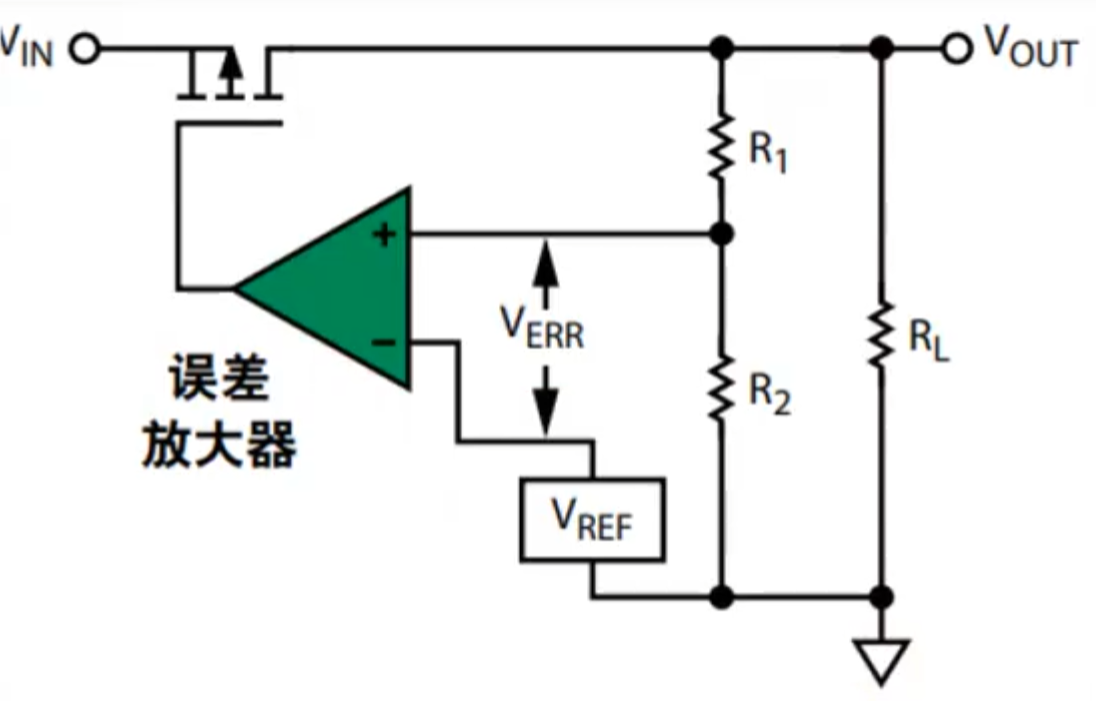

LDO通常包括：基准电压(Vref)，采样输出电压，误差放大器

电路原理：当采样电压<基准电压时，误差放大器输出0，PMOS打开，增大VIN输入（误差放大器和PMOS的输出并非0与1、打开与关闭，此时POMS处于放大状态）

$V_{o u t} = V_{r e f} \times (1 + \frac{R _{1}}{R _{2}})$

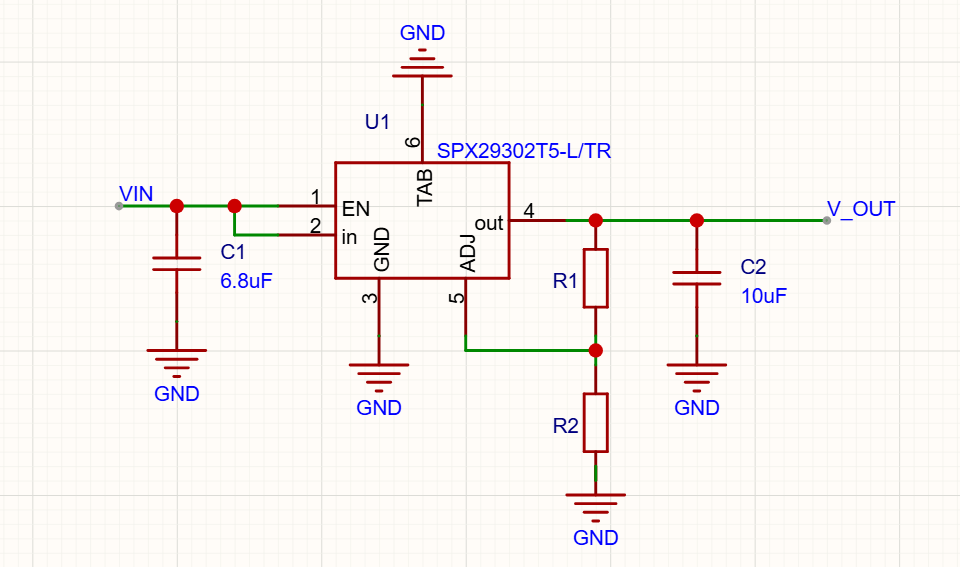

SPX2930是一款低压差线稳压器（LDO）常见输出电压为3.3V/3.5V，最高输入为35V

Tip

LDO只能降压，简单、噪声低，但压差大时效率低且容易发热
